Ürün ayrıntıları:
|
| Marka adı: | Anfeng / AF | Standart: | EN 13411-3: 2003, EN 13411-3: 2004, GB/T 16762-2009, GB/T 14737-2009 |
|---|---|---|---|
| Malzeme: | Çelik çekirdekli galvanizli çelik tel halat | Güç: | 1770 MPa |
| Uzunluk: | özel | Tel halat uç bağlantı parçaları: | Flaman Göz Kovanı ve Yüksük |
| Anahtar kelime: | Dört bacaklı tel halat sapan, Flaman Gözlü Kovan ve Yüksüklü tel halat, çelik çekirdek, askı tertiba | OEM veya ODM hizmetleri: | Evet, istek üzerine |
| Doğum yeri: | Şanghay veya Guangzhou, Çin | Paketleme: | Karton + palet, ahşap kutu veya özel |
| İle donatılmış: | Standart Kelepçe veya Kanca ve Ana Baklalar | ||
| Vurgulamak: | 4 Yönlü Tel İpi Çubukları,48mm Kablo İpi Sling,Galvanizli Çelik Tel İpi Slingleri |
||
|
Ürün Kodu |
Halat çapı.
(mm) |
6x37 (a) + IWRC, 1770 MPa
WLL(T)
|

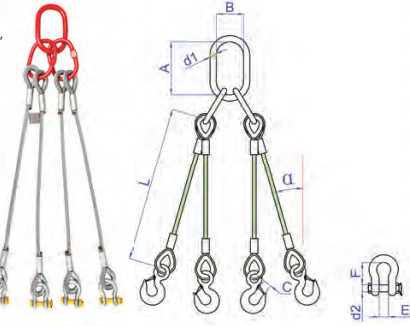

Ana Bağlantı boyutu
d1×A×B (mm) |
Şununla donatılmıştır:
|
|||||
|
a ≤ 45°
|
45°＜a ≤ 60°
|
Kanca
|
Kelepçe
|
||||||
|
Yük kapasitesi
|
esneme
C
|
Yük kapasitesi
|
boyut
d2×E×F
|
||||||
|
(T)
|
(mm)
|
(T)
|
(mm)
|
||||||
| CSFWH11 | CSFWS11 | 11 | 2.9 | 2.1 | 16×140×80 | 2 | 26.9 | 1.5 | 13×19×42 |
| CSFWH12 | CSFWS12 | 12 | 3.5 | 2.5 | 16×140×80 | 2 | 26.9 | 2 | 16×21×47 |
| CSFWH13 | CSFWS13 | 13 | 4.1 | 2.9 | 20×160×95 | 2 | 26.9 | 2 | 16×21×47 |
| CSFWH14 | CSFWS14 | 14 | 4.8 | 3.4 | 20×160×95 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH15 | CSFWS15 | 15 | 5.5 | 3.9 | 20×160×95 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH16 | CSFWS16 | 16 | 6.2 | 4.4 | 26×190×110 | 3 | 30.2 | 3.25 | 19×27×60 |
| CSFWH18 | CSFWS18 | 18 | 7.9 | 5.6 | 26×190×110 | 4.5 | 38.1 | 4.75 | 22×32×71 |
| CSFWH20 | CSFWS20 | 20 | 9.7 | 6.9 | 32×230×130 | 7 | 45 | 4.75 | 22×32×71 |
| CSFWH22 | CSFWS22 | 22 | 11.8 | 8.4 | 32×230×130 | 7 | 45 | 6.5 | 25×37×84 |
| CSFWH24 | CSFWS24 | 24 | 14 | 10 | 32×230×130 | 7 | 45 | 8.5 | 28×43×95 |
| CSFWH26 | CSFWS26 | 26 | 16.4 | 11.7 | 38×275×150 | 11 | 61 | 8.5 | 28×43×95 |
| CSFWH28 | CSFWS28 | 28 | 19 | 13.6 | 38×275×150 | 11 | 61 | 9.5 | 32×46×108 |
| CSFWH30 | CSFWS30 | 30 | 21.9 | 15.6 | 38×275×150 | 11 | 61 | 12 | 35×52×119 |
| CSFWH32 | CSFWS32 | 32 | 24.9 | 17.8 | 45×340×180 | 15 | 66.6 | 12 | 35×52×119 |
| CSFWH34 | CSFWS34 | 34 | 28.1 | 20 | 45×340×180 | 15 | 66.6 | 13.5 | 38×57×131 |
| CSFWH36 | CSFWS36 | 36 | 31.5 | 22.5 | 45 × 340 × 180 | 15 | 66.6 | 17 | 42 × 61 × 148 |
| CSFWH38 | CSFWS38 | 38 | 35.1 | 25 | 50 × 350 × 190 | 22 | 86.6 | 17 | 42 × 61 × 148 |
| CSFWH40 | CSFWS40 | 40 | 38.8 | 27.7 | 50 × 350 × 190 | 22 | 86.6 | 25 | 51 × 73 × 177 |
| CSFWH42 | CSFWS42 | 42 | 42.8 | 30.6 | 56 × 400 × 200 | 22 | 86.6 | 25 | 51 × 73 × 177 |
| CSFWH44 | CSFWS44 | 44 | 47 | 33.6 | 56 × 400 × 200 | 30 | 101.6 | 25 | 51 × 73 × 177 |
| CSFWS46 | CSFWS46 | 46 | 51.4 | 36.7 | 56 × 400 × 200 | 30 | 101.6 | 25 | 51 × 73 × 177 |
| CSFWH48 | CSFWS48 | 48 | 55.9 | 40 | 56 × 400 × 200 | 30 | 101.6 | 35 | 57 × 83 × 197 |
|
Not:
1. Referans Standardı:EN 13411-3: 2003,EN 13411-3: 2004,GB/T 16762-2009, GB/T 14737-2009.
2.Tel halatların yüzey işlemi galvanizlenebilir ve yağsız, gres ile galvanizlenebilir ve gres ile kaplanmamış olabilir.
3. Tel halat yapısı, gerilme mukavemeti veÇalışma yükü sınırlıgöre özelleştirilebilirMüşteririca etmek.
4. Dolumun güvenlik faktörü 5: 1'dir.
5. Ana bağlantı ve kancanın güvenlik faktörü 4: 1'dir.
6. Pranganın güvenlik faktörü 6: 1'dir.
|
|||||||||
